Précision de forme et de position

Mesure de contour par laser

Notre mesure de contour par laser permet une analyse géométrique précise de vos pièces – du contrôle des longueurs et de la présence des composants jusqu’au contrôle du battement. La mesure s’intègre de façon fluide à notre banc d’essai de champ magnétique et peut être exécutée en parallèle de l’analyse du champ magnétique. Les données géométriques et les données de champ magnétique peuvent ainsi être mises en relation avec une précision de position – une évaluation qualité complète en un seul cycle de contrôle.

Application

  • Mesures orientées géométrie
  • Présence des composants
  • Contrôle des longueurs
  • Contrôle des positions
  • Contrôle du battement et de la planéité
  • Mesure 2D/3D
  • Détection de caractéristiques de position
  • Contrôle du battement et de la planéité, par exemple sur des rainures de clavette de résolveur
Sortie en direct du scanner 3D avec un profil de contour laser relevé.
Scanner 3D, intégré à notre banc d’essai de champ magnétique

Analyse de données 3D de moteurs

Un scan, de multiples points de vue

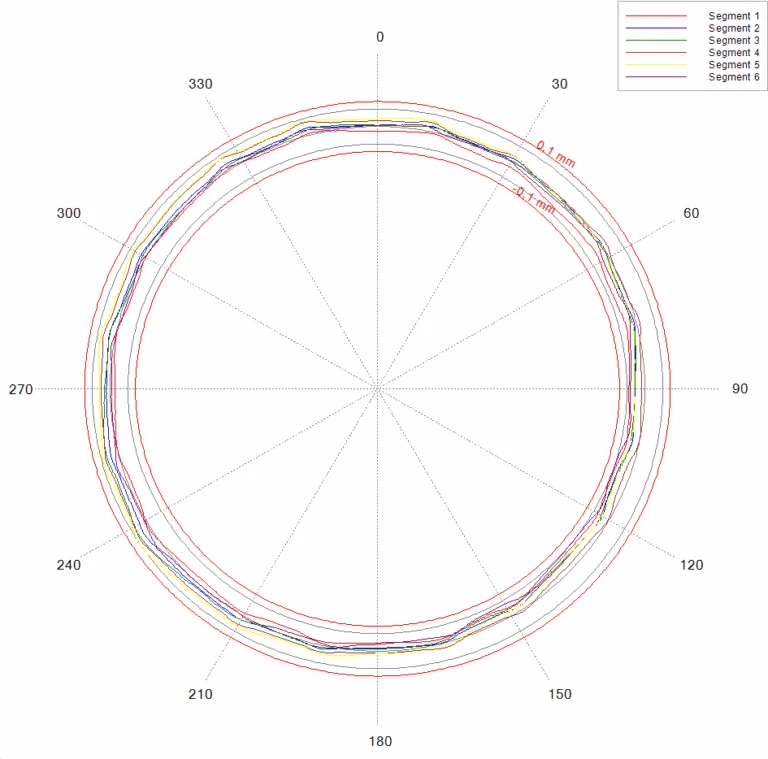

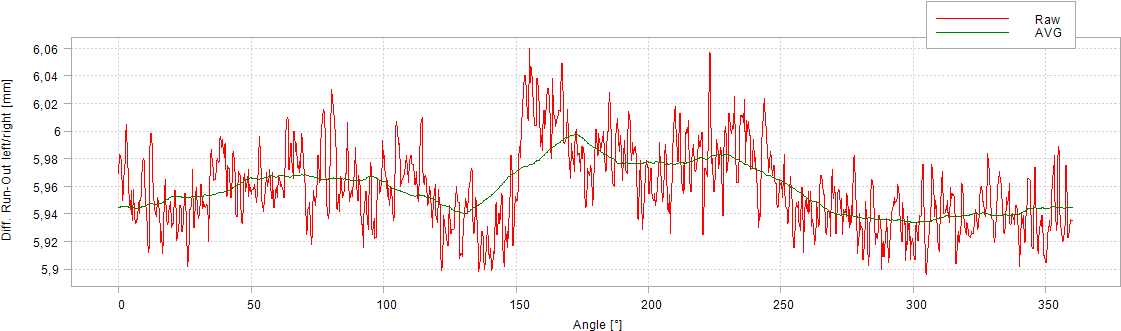

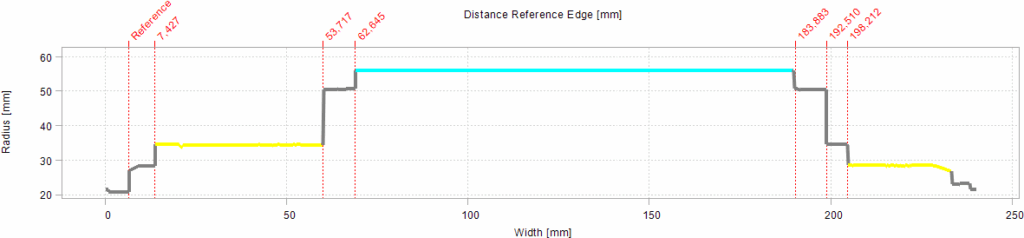

Le scanner 3D optique enregistre toute la surface du rotor en un seul passage. À partir de ce jeu de données, le logiciel d’analyse déduit le modèle de surface, le profil axial rapporté à vos arêtes de référence ainsi que le battement sur la rotation et par segment d’aimant.

Modèle de surface

Une surface 3D fermée du rotor, rayon selon la largeur et l’angle. Les zones sont codées par couleur, de sorte que paquets d’aimants, portées de roulement et bouts d’arbre se distinguent dans une même vue.

Plage de mesure
0 – 250 mm de largeur
Couverture
360° en un seul passage

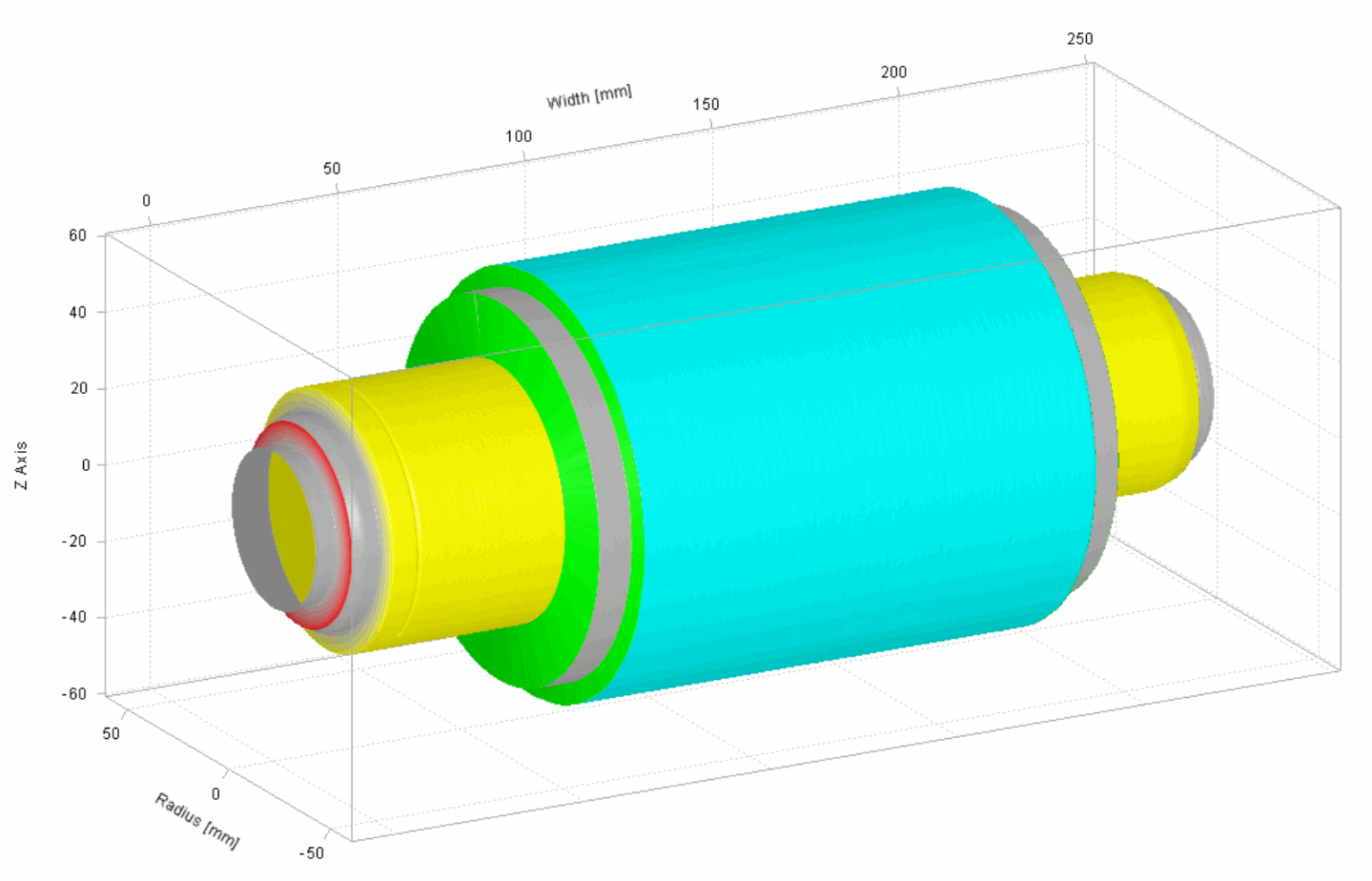

Modèle de surface 3D d’un rotor, rayon selon la largeur et l’angle.

Nous ajoutons en permanence de nouvelles visualisations. Si l’analyse ou la vue dont vous avez besoin ne figure pas ici, dites-nous ce que vous souhaitez voir – nous l’intégrerons au logiciel.

Demander une vue d’analyse

Détails

Caractéristiques techniques

  • Capteur laser à profil 2D/3D innovant
  • Intégration au banc d’essai de champ magnétique avec exécution simultanée de la mesure du champ magnétique
  • Mise en correspondance précise en position des données de champ magnétique et des données géométriques
  • Différentes résolutions disponibles en directions X et Z

Équipements en option

  • Plusieurs scans avec une même tête de capteur peuvent être combinés pour étendre la plage X
  • Plusieurs têtes de capteur peuvent être combinées pour étendre la zone de scan et éviter les zones d’ombre
  • Scan sous différents angles possible
