转子如何检测？

转子是否合格，由您的判定标准决定。在我们的测量软件中，您可以为磁通量和磁极特性设定目标值。试验台自动扫描转子，并将测得的磁场与您的判定标准进行比较。本文将详细介绍用于评估磁极的指标，以及检测人员如何确定合适的目标值。

评估哪些内容？

根据磁场扫描结果，可为每个磁极计算出一系列特征值，其中包括：

• 峰值：磁极的最高磁通密度
• 极性：曲线下的面积，即磁极的磁通量
• 宽度：从一个过零点到下一个过零点的距离
• 中心：磁极中心点的磁通密度

高级选项和概览视图提供有关FFT特性、磁极子分段宽度和斜极角的信息。

仅凭这些特征值，还无法判断一个磁极是好是坏，这需要进行比较。定义目标值并据此识别偏差，有三种选项。

识别偏差的三种选项

选项一：磁极间比较

首先，针对每项指标计算所有磁极的平均值——例如所有磁极峰值的平均值，或各磁极平均值的平均值。计算时取绝对值，使N极和S极同等计入。

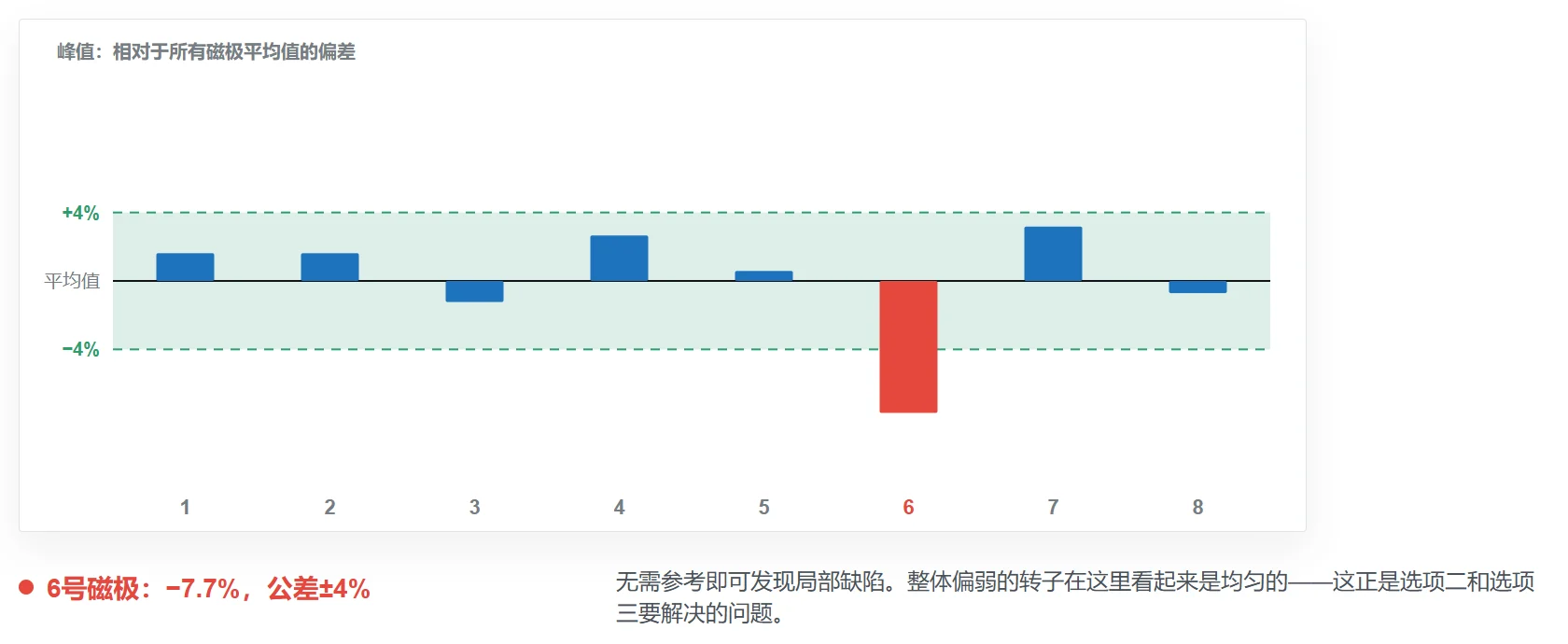

然后将每个磁极与该平均值进行比较，并以百分比给出其偏差。若偏差超出公差，该磁极即被标记。例如：在公差为±4%时，若某磁极的峰值比所有磁极的平均值低约8%，则判定为不合格。

该选项无需参考即可发现局部缺陷，例如充磁不足或受损的磁体。缺点是：整体偏弱的转子在这里看起来是均匀的——所有磁极的偏差程度相同，因此与它们的共同平均值几乎没有差别。这正是选项二和选项三要解决的问题。

选项二：源自您技术要求的目标值

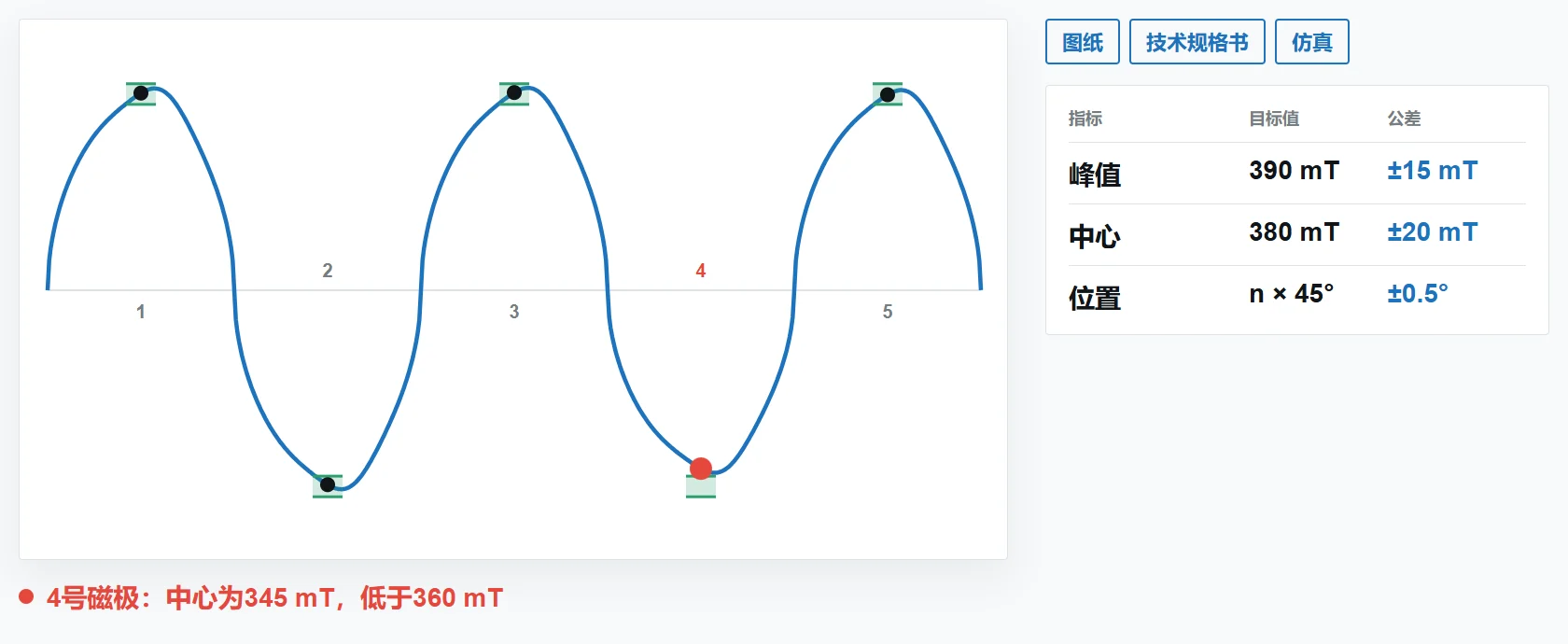

目标值来自您自己的技术文件：图纸、技术规格书或仿真。您为每项指标设定一个目标值和一个公差，例如对于一个8极转子：

每个磁极都会对照这些值进行检测。例如，若某磁极中心的磁通密度低于360 mT，则该转子不合格。

优点是：该选项从一开始就可使用，即使尚无经过验证的良品转子也可以——例如在量产启动阶段或采用新的转子设计时。而且由于目标值是绝对值，整体偏弱的转子同样会被发现。

选项三：以参考转子作为比较基准

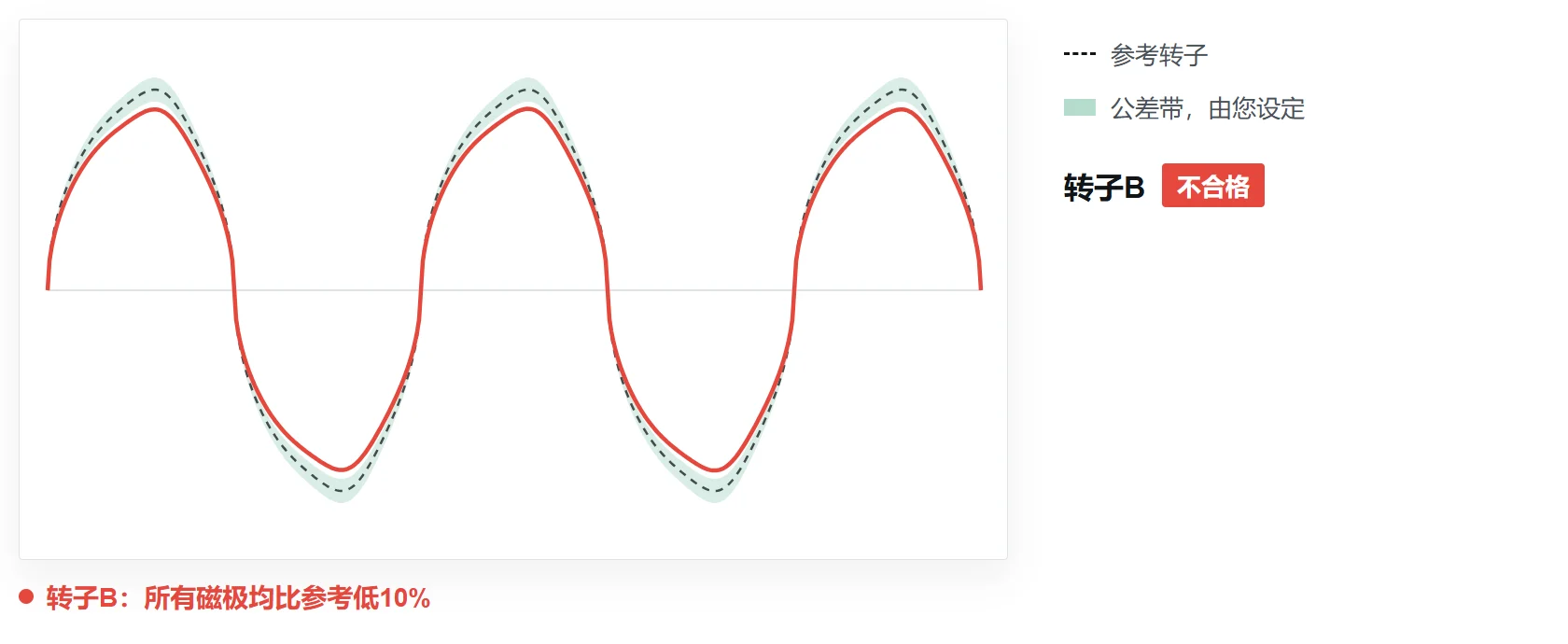

如果您已经有一个良品转子，就有了更多可能。借助这一参考，您可以为该转子测量中选定的信号曲线设置公差带，并将其与其他测量中的信号区段进行比对。对于后续的每个转子：

• 如果其信号曲线保持在公差带内，即为合格。
• 例如，如果其所有磁极都比参考低10%，即为不合格——即使各磁极之间是均匀的。

因此，参考转子恰好能发现磁极间比较中看不出的缺陷：影响整个转子的偏差。

结论：按照您自己的标准进行检测

磁极间比较无需参考即可发现局部缺陷。目标值和参考转子则显示转子整体是否满足您的要求。

这些选项可以针对各项指标自由组合。例如，可以将极性与额定值进行比较，而将峰值与所有磁极的平均值进行比较。无论哪种情况，采用哪些指标和公差都由您决定——结果是每个转子都能得到明确的合格或不合格判定。

延伸阅读要了解为什么磁场才是正确的切入点，请阅读为什么要测量电机中的磁场？→
